Fire Safety Engineering per Stabilimento Cartotecnico in Veneto

Tipologia	Localizzazione	Anno di progettazione	Superficie	Strutture	Attività soggette DPR 151/2011
Stabilimento per produzione di rotoli di carta e prodotti cartotecnici, con magazzini di materie prime e prodotto finito	Veneto	2025	2.568 m2	C.A.P.	33.1.C – 34.2.C – 44.2.C

Contesto dell’intervento

Azienda specializzata nella produzione e stampa di rotoli di carta ed etichette adesive; opera principalmente nei settori GDO, industria, logistica, banche, trasporti e sanità. L’intervento ha riguardato il fabbricato produttivo, destinato alla produzione di rotoli di carta per chioschi multimediali, Bancomat ed etichette adesive. La struttura portante in cemento armato non presentava una classe di resistenza al fuoco adeguata al carico d’incendio presente, e un intervento di adeguamento tradizionale (protettivi strutturali o riduzione dei quantitativi stoccati) avrebbe comportato costi ingenti e limitato l’operatività. L’obiettivo era garantire la resistenza al fuoco per un periodo congruo con la durata dell’incendio, mantenendo continuità operativa, elevati standard di sicurezza antincendio e piena conformità normativa, evitando interventi strutturali invasivi che avrebbero compromesso le attività in corso.

Criticità antincendio e vincoli del contesto

Elevato carico d’incendio dovuto ai quantitativi di carta, cartone e materiali plastici presenti nei magazzini

Strutture portanti con livelli di protezione passiva incompatibili con i requisiti prescrittivi di resistenza al fuoco

Possibili inneschi di natura elettrica o legati ai sistemi di movimentazione, con potenziale propagazione tra i materiali stoccati

Necessità di garantire business continuity senza limitare i quantitativi di materiale stoccato

Onerosità e complessità applicativa di protettivi passivi

Obiettivi di sicurezza e continuità operativa

Verificare la resistenza al fuoco delle strutture tramite approccio prestazionale

Mantenimento del layout produttivo e di stoccaggio esistente e le dinamiche di movimentazione merci

Contrastare la propagazione dell’incendio tra i compartimenti e all’interno della stessa attività

Ottimizzare gli impianti esistenti senza interrompere lo stoccaggio

Garantire la disponibilità superiore dell'impianto sprinkler tramite misure gestionali rinforzate

Risultati ottenuti

Mantenimento del layout e della capacità di stoccaggio esistente, senza applicazione di protettivi passivi

Riduzione significativa dei costi di adeguamento antincendio

Salvaguardia dei beni stoccati e mantenimento della continuità operativa

Impianti antincendio dimensionati con margini di sicurezza superiori allo standard normativo

Soluzione progettuale adottata

È stato sviluppato un progetto di Fire Safety Engineering, articolato su più livelli di analisi.

Resistenza al fuoco strutturale

Le strutture in calcestruzzo armato sono state verificate mediante analisi analitiche avanzate FEM in accordo agli Eurocodici, considerando scenari di incendio realistici e l’effettiva azione dei sistemi di protezione attiva.

L’approccio ha consentito di dimostrare il mantenimento della stabilità strutturale per un periodo congruo con la durata dell’incendio, senza ricorrere a protezioni passive.

Impianto sprinkler ESFR ad alte prestazioni

Le verifiche sopra riportate sono state possibili grazie alla presenza di un impianto sprinkler ESFR a disponibilità superiore, progettato secondo i requisiti NFPA, in grado di determinare la completa estinzione dell’incendio e limitare la potenza termica rilasciata dall’incendio fin dalle prime fasi. L’incremento delle prestazioni dell’impianto e la conseguente definizione di un piano di SGSA con frequenze di controllo raddoppiate e rigide procedure per la gestione degli stati degradati, ha costituito un elemento chiave della strategia FSE, riducendo significativamente le sollecitazioni termiche sulle strutture.

Guarda il video

Specificità del contesto territoriale

L’attività è stata sviluppata tenendo conto delle prassi autorizzative e operative tipiche di questo tipo di insediamenti industriali del territorio veneto, caratterizzati da stabilimenti complessi e da una forte integrazione con il tessuto produttivo locale.

Quando questo approccio è indicato

Questo tipo di progettazione è particolarmente efficace per:

stabilimenti cartotecnici e depositi con elevati quantitativi di carta, cartone e altri materiali combustibili
fabbricati industriali con strutture in C.A.P.
attività con elevata densità di stoccaggio
realtà che necessitano di continuità operativa senza vincoli sui quantitativi stoccati

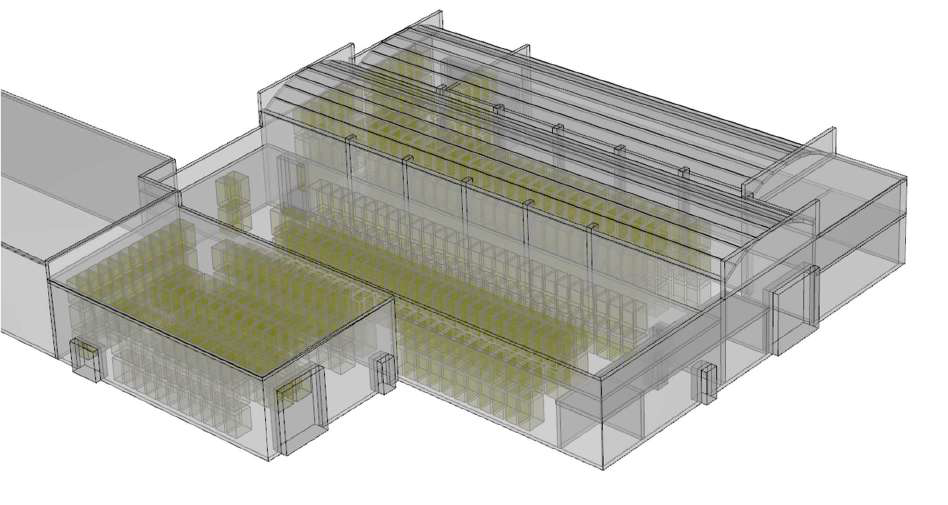

📽️ Il video illustra le simulazioni CFD e le principali soluzioni di Fire Safety Engineering adottate nel progetto.
